■ シャツ衿 ＮＥＷオートステッチ U-3402-D ■
| |
シャツ衿の衿角度とステッチ幅を
入力するだけでコンピューター制御により、
総てが自動設定されます！
液晶タッチパネルを軽く触れるだけで、最新のコンピューター制御により、
衿角度とステッチ幅を入力するだけで、パルスモーターにより自動設定されます。
又、40種類のパターンとステッチ幅も記憶し、ワンタッチで呼び出しも行えます。
| 衿角度とステッチ幅は画期的な機能で自動設定！！ | 衿角度は設定目盛で読み取り、30°から120°の衿角度を1°単位で入力できます。 ステッチ幅は0.1㎜単位で0.8㎜から9.9㎜まで入力ができ、大変簡単に設定ができる画期的な機能により、総て自動設定が行えます。 ミシンゲージを含めて全ての部品交換なく、高精度な縫い目が得られます。 |

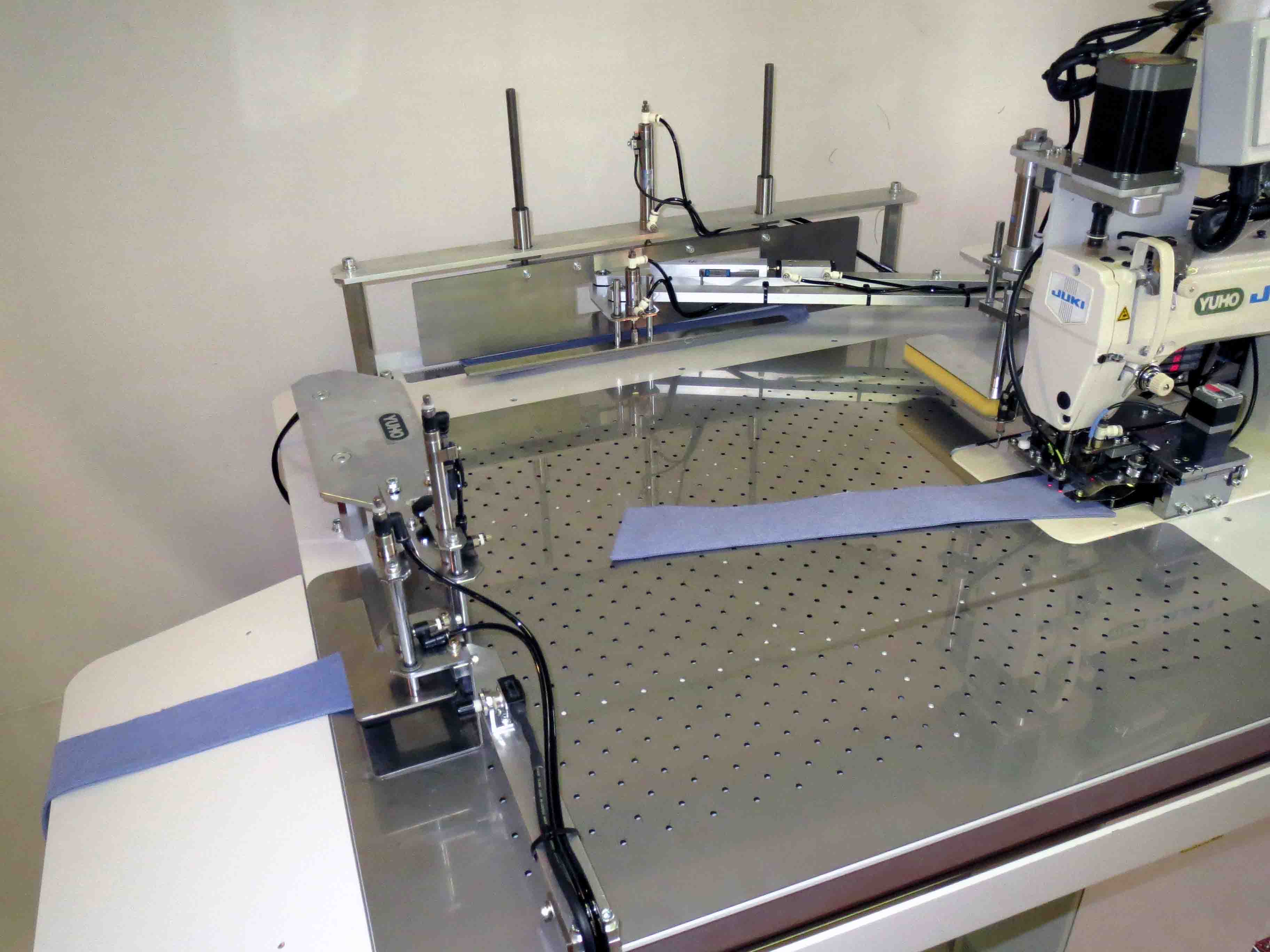

| リニューアルのテーブルフローティング仕様でソフトなニット衿にも対応します。 | ニューモデルではテーブル全体がフローティングエァー仕様になり、ソフトなニット衿等の送りや回転が確実に且つスムーズに行われます。 各コーナー停止やステッチ幅の自動移動設定も従来よりも強力なパルスモーターの使用でより安定し正確に行われます。 スタッカー装置も改善され、より正確に積み重ね、積み容量も増大し、繰り出し装置により素材の取り出しも大変容易になりました。 |
| 多種多様な衿にもランニングコストがかかりません | 本機の特徴は色々な衿形状やサイズの違い、ステッチ幅の違いなど、多種多様な仕様にもゲージや形枠などが一切不要なため、ランニングコストがかからず大変経済的に使用できる自動省力機です。 |
| 衿の自動供給装置 | シャツ衿を所定のセット位置に置くだけで、後は供給・自動縫い・自動積み重ねまで完全自動処理します。 衿のセットは自動縫製中いつでもセットが行え、自動縫い完了と同時に針元へ自動供給されます。 又、自動積み重ねも同時進行し、素材の供給や縫い、積み重ねが見事に同時進行する3ステーション機構です。 |
| コーナーでの半針縫い制御 | 各コーナーの停止位置はミシン送り歯により、送られる1針分を細分化する必要が生じます。 残り半針が適当なのか1/4針が必要なのかその時点で適量をコントロールする必要が生じてきます。 この微量なコントロールを確実に制御するのが半針縫い制御です。 ＹＵＨＯ独自の半針コントロール方式でコーナーの必要に応じた適量を確実にコントロールします。 |
| 液晶タッチパネルと最新のコンピューター制御 | 仕様の切替や衿パターンの入力、各種メンテナンス等が液晶画面を軽く触れるだけで全ての設定変更が行えます。 衿角度の異なるものやステッチ幅の違いなど、40種類のパターンが記憶でき、画面のタッチで瞬時に呼び出せます。 |
| 衿の回転もパルスモーターで | コーナーの停止時に衿を回転パットで回転させますが、パルスモーター制御の採用により、設定された衿角度に必要な位置に事前に待機して衿角度に必要な量を自動で回転します。 衿先の角度が色々変化しても設定や調整は一切不要です。 このパットの回転も停止時には減速し、より確実な量を回転させます。 又、大変ソフトな素材等には必要に応じて回転速度の自由な設定変更がワンタッチで行えます。 |
| ＹＵＨＯ独自の布寄せガイド | 供給された衿はこのエッヂガイドとミシン押えによりしっかりと保持されます。 布寄せガイドは衿の厚さ、形状に合わせて微量なテンション調整が可能なため、衿端を確実にガイドし、衿の大きさや形状に関係なく正確なステッチ幅を維持します。 |
| 三速によるミシン縫い速度の切替 | ステッチ縫いをより一層安定させる為、ミシンの速度を衿先コーナー部及び縫い始めと終わりをを低速度で縫い、衿先直線部は中速度縫い、二辺面の長い箇所は高速度縫いと三速制御の組み合わせを採用しました。 又、この三速の速度は条件に合わせて自由に設定できます。 |
| 素材の取り出しが大変容易に行えるスタッカー装置 | ステッチ縫いされた衿はスタッカーポジションまで搬送され、綺麗に積み重ねます。 積まれた衿は設定した枚数毎に自動で繰り出されて受け台に自動で送り込まれます。 こうした繰り出し装置により、積まれた衿の取り出しが大変容易に行える画期的なスタッカー装置にリニューアルされ装備されました。 |
| 能 力 | ★ 1人で3台使用の場合 4,800 枚 ／ 8Ｈ ★ 整形プレス作業者が使用の場合 1,000 枚 ／ 8Ｈ |
|---|---|
| 主な装置 | ★ フローティングエァーテーブル ★ 液晶タッチパネル採用 ★ セット位置決め保持装置 ★ 定規・停止位置自動設定装置 ★ 衿自動供給装置 ★ 布寄せエッジガイド ★ 送り・回転・寄席の各補助送りエァー ★ テーブルストッパーピン（2ヶ所） ★ コーナー半針縫い装置 ★ 光ファイバーセンサー（3ヶ） ★ パルスモーターによる素材回転装置 ★ スタッカー装置 ★ 糸切れ検知装置（Ｔ.Ｂ.Ｄ） ★ 減算カウンター ★ エァ－ガン |
