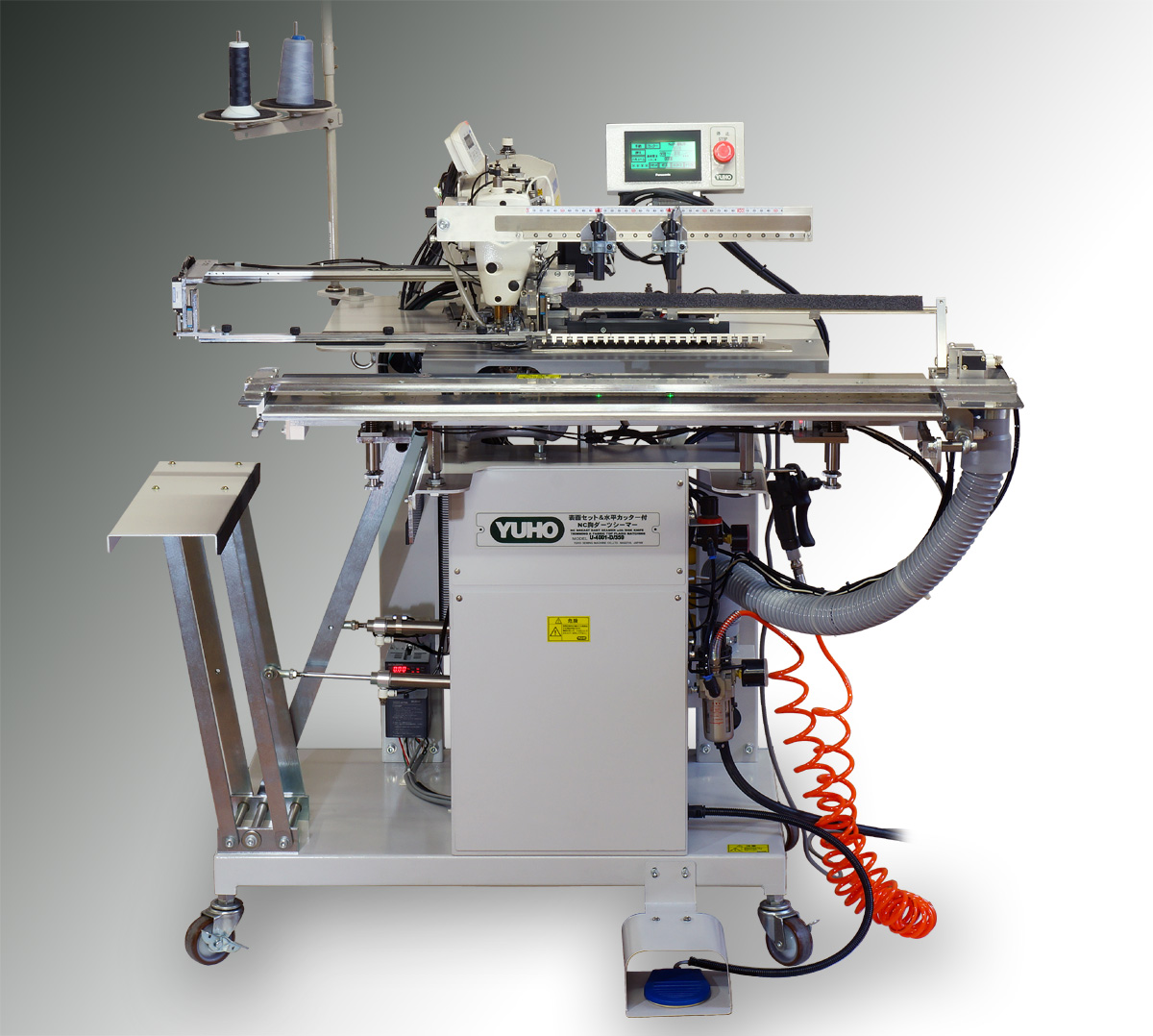

■　　　表面セット＆水平カッター付ＮＣ胸ダーツシーマー （マーキングライト2灯及び自動寸法計測装置付）　 U-4001-D/350　　　■

　


ダーツ自動寸法計測装置を新搭載。
イージーオーダージャケットに最適な、
表面セット方式と水平カッター装備のNC 胸ダーツシーマー

1枚1枚異なる胸ダーツ寸法を、マーキングライトでマーキングポイントに
手動で合わせるだけで、自動で縫い長さを設定できるようにしました。
二つ折りで縫われたダーツは、折り部にカッターが入って切り開きを行い、
剣先部には当て布を、縫うと同時に挿入可能。
表面セット仕様なので、素材のセット時は表面を見ながらダーツ位置の確認ができ、
タテ縞入りの素材等では特に立て縫いに従った正確な位置へのダーツ縫いが行えます。
また、当て布の付ける方向は右身頃では内々側に入ります。

特許　2879434　号

画期的なＮＣ制御の胸ダーツ自動機 従来のレールやガイドレールなど、ゲージを使用したダーツ縫いとは異なり 、コンピューターによりあらゆるサイズと形状を演算し、角度を割り出す数値制御で全てのダーツ縫いに対応する、画期的なNC制御の自動機です。
胸ダーツのシームパターンでは、従来の直線シームラインではなく、インカーブ、またはアウトカーブ等自由に描くことができます。
細く尖った剣先ダーツの縫い始め、及び縫い終わりには、エクボが生じない綺麗なくの字ダーツ縫いのできる縫い消し制御を搭載。
これはＹＵＨＯの独自技術です。
縦縞に沿って正確なセットが可能な折込装置と当て布を保持する上押さえ保持装置 全面接着で芯貼りされた素材を、表面でポケット口を基準にセットするため、格子柄や縦縞模様でも縞目に沿って正確に位置合わせを行うことが 出来ます。
また、合わせた位置をずれることなく正確に折り込む折込み装置及び素材反転装置が素材全体を反転させ、上押さえ保持装置により部分的、または全体に当て布の挿入を確実に行うことが出来ます。
操作が大変簡単な上、完全手離しで針元への自動供給が行われるのが本機の大きな特長です。
ダーツの剣先も素材の厚さに応じて、0.1㎜単位で微量な設定をワンタッチで行え、正確でシャープなダーツ剣先が得られます。
ダーツ自動寸法計測装置 イージーオーダーなどでは、1着1着寸法と形状が異なるダーツ縫い。

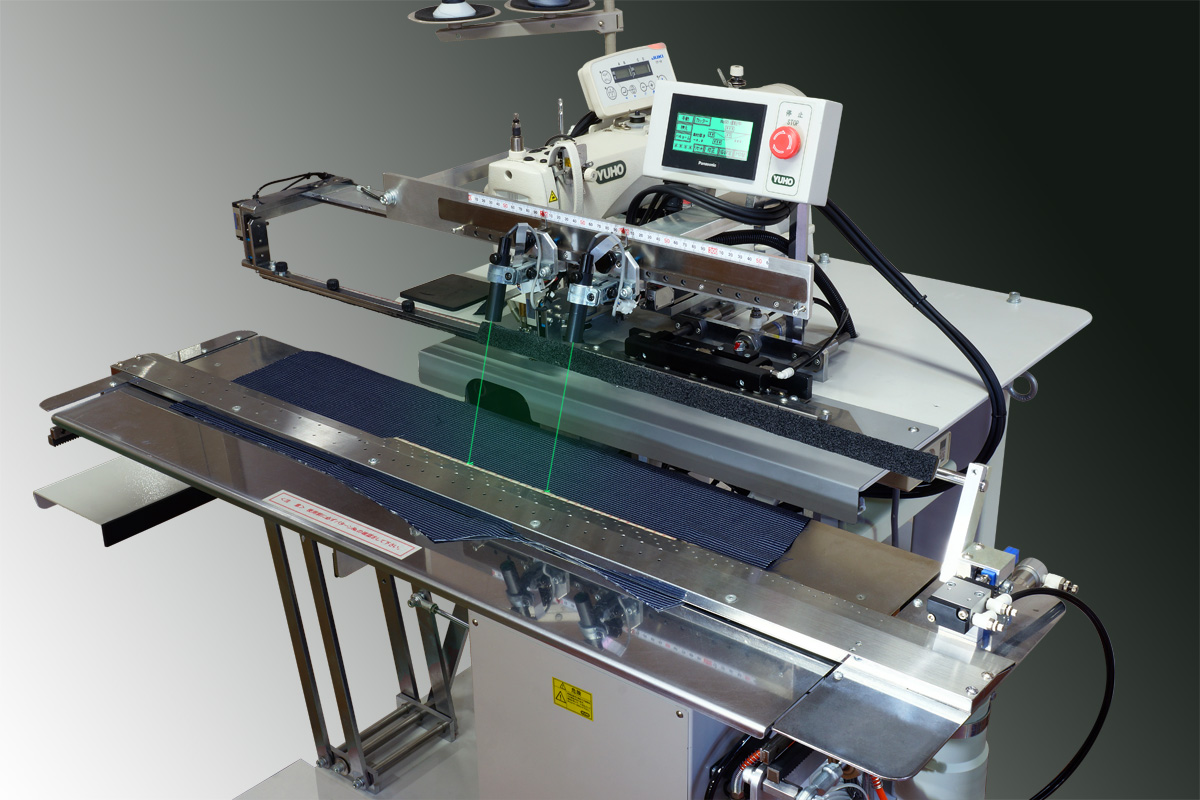

ダーツの中間ポイント、及び縫い終わり位置に対し、2灯あるマーキングライトを、素材に開けられたドリル穴に合せるだけで、ダーツの縫い長さが自動でセットできるようにしました。
注：ダーツの深さは別途設定が必要です。 また、本機では切り込まれたポケット口を基準に素材をセットする方式のため、縫い始め位置用マーキングライトが不要です。
液晶タッチパネルにより様々なダーツの形状がワンタッチ 本機は全ての体型：Ｙ体3号から9号まで、ＹＡ体・Ａ体・ＡＢ体・Ｂ体3号から9号まで、又特大サイズまで全てのサイズを十分を十分カバーできるダーツ寸法の取り扱いが可能。
ダーツ長さは自動寸法計測装置により数値入力が一切不要、タッチパネルで入力するのはダーツ深さのみです。
ダイヤダーツの形状でのアウトカーブ、マニピュレーツ等のインカーブといったラインの形成に関しては、カーブの強さ、中間位置の左右移動といった微調整がタッチパネルで自在に行えます。
丸刃水平カッターがダーツを切り開き 芯地を貼られた素材は大変厚くなるため、縫われたダーツの切り開き、縫い目割りが求められます。
このような難工程も丸刃水平カッターが完璧に解消、縫われたダーツを剣先1㎜の深さまで切り開きします。
この丸刃カッターは切り開き深さ、又は素材の厚さに合せてカッター位置の微調整がワンタッチで行えます。
この丸刃カッターの材質には高速度鋼を採用、耐久性に優れ、脱着や研磨も容易かつ研磨石を標準装備することで、切れ味の良い状態を常に保つことが可能です。
高さ合せ自在なテーブル面 テーブル面の高さや水平調整は供給プレートに合せ、或いは折り込み時の素材の厚さに合せて、自由に設定が行えます。
カッター装置はＯＮ/ＯＦＦ選択可、キーパーは厚薄問わず確実にキャッチ 1枚の板バネ材で構成されたキーパー装置は微細なダーツ剣先部も正確に保持し、薄物から厚物素材まで確実に保持します。
水平カッターの使用はＯＮ/ＯＦＦを自由に選択でき、従来の芯地がない薄物素材から全面当て布挿入のダーツまで綺麗な剣先部の胸ダーツ縫いが安定して行えます。
大きな素材に対応すべく、全てを大型化 素材の拡大化傾向に呼応し、バキュームのセットプレートを80㎜×900㎜に大型化し、前後ストロークも250㎜に延長。
ダーツ縫いの深さは最大9㎜から12㎜に変更し、縫い長さは最大350㎜までカバーします。
素材のセットは強力なバキュームプレートと上押え装置により、確実に保持されたまま針元に送られます。
セット後は一切手を添える必要がなく、機械が正確な長さと深さのダーツ縫いを自動で行い、その後スタッカー装置により自動で積み重ねが行われます。
芯張り対応さばき付きスタッカー装置 新型さばき付きスタッカーは、厚地素材や全面接着身頃でもきれいに揃えて積み重ねます。
丈が長いもの、或るいは、特に短いものでも切替スイッチにより、作動タイミングを変更することで確実なスタッキングが行えます。
自動縫い工程と、次の素材セット工程がオーバーラップでき、初心者でも高能率・高精度なダーツ縫いが行えます。
記憶容量の大きなコンピューターにより確実な制御と数々のメインテナンスがなされ、万一の糸切れ時も機械が自動検知→自動停止し、ロスを最小限に留めます。
ワンタッチで脱着、メンテナンスが容易 本機は保守・点検等メンテナンスにも最大の配慮がされており、キーパー定規は簡単に脱着可能、ミシン頭部もワンタッチで倒す事ができる等、自動機としての使い易さについて、隅々まできめ細かく配慮された設計がなされています。
脱着式補助押さえアタッチメント 本機に搭載されたガイドレールは脱着式の補助押さえアタッチメント機構により、必要に応じてその形状を縫い線の形状に近づけ、素材のより縫い線に近い箇所を押さえることでより高い縫い品質を確保することが可能です。
本機に標準で付属する補助押さえアタッチメントは、①左肩上がり、②右肩上がり、③水平 の計3点で、これらを組み合わせて取り付けることで三角ダーツ、ダイヤダーツ、マニピュレダーツのそれぞれの斜辺をより安定して縫うことが可能になります。
脱着はユリヤネジを緩めるだけで簡単に行えます。

　

能　　　力 　★　胸ダーツ 2,400 darts ／ 8Ｈ　　（余裕率　20%）
主な装置 　★　液晶タッチパネル
　★　上押さえ付き大型供給プレート
　★　大型バキュームプレート
　★　マーキングライト2灯、及びダーツ寸法自動計測装置
　★　XY 駆動 NC 制御
　★　丸刃水平カッター（研磨石付き）
　★　カッター装置切埃自動吸引装置
　★　カッター上下・前後調整機能
　★　テーブル上下調整機能
　★　インバーター装置付きバキュームモーター
　★　さばき付きスタッカー装置
　★　当て定規付きキーパー装置
　★　糸切れ検知装置（T.B.D.）
　★　ブレーキ付きキャスター
　★　エァーガン
