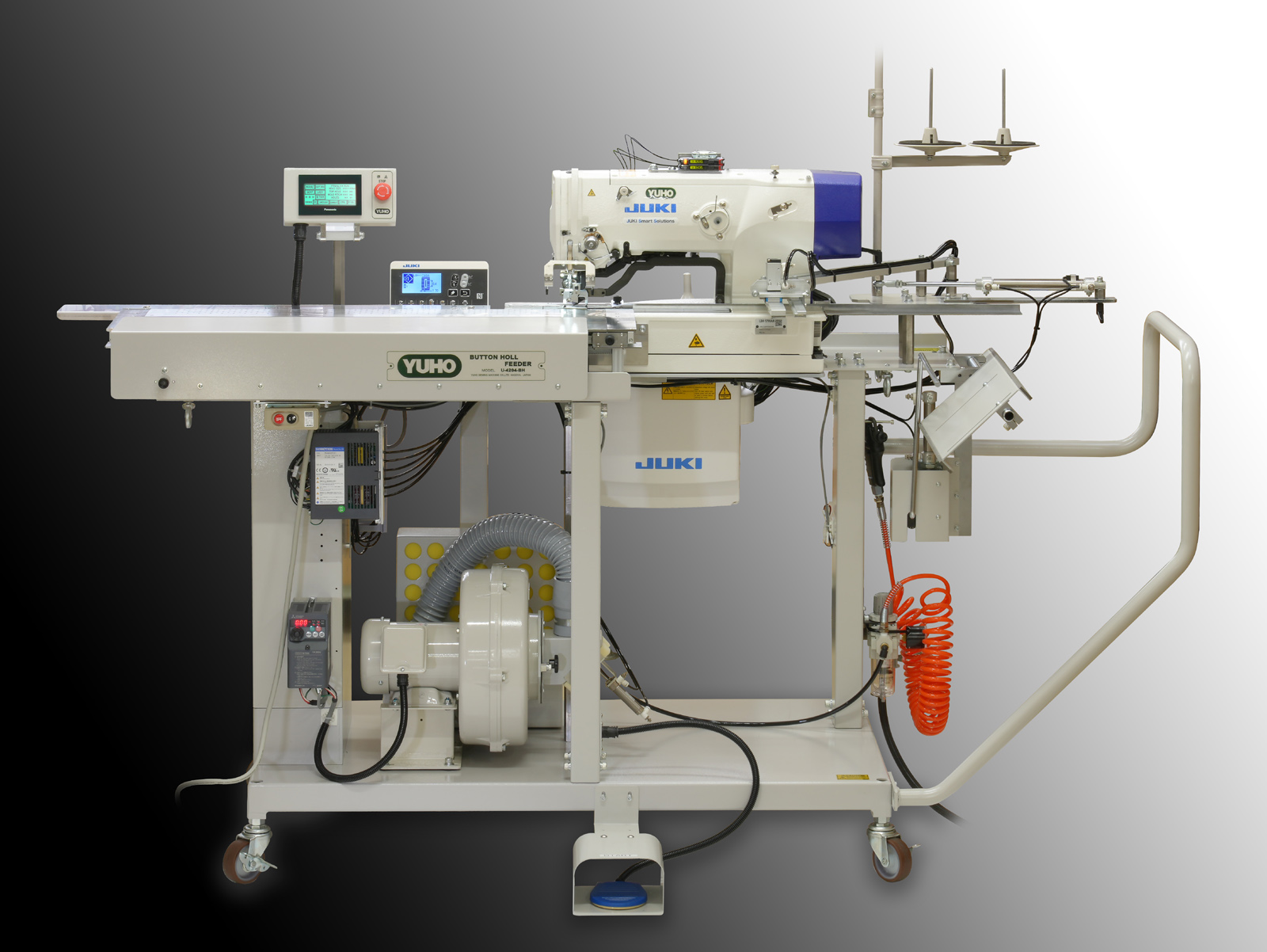

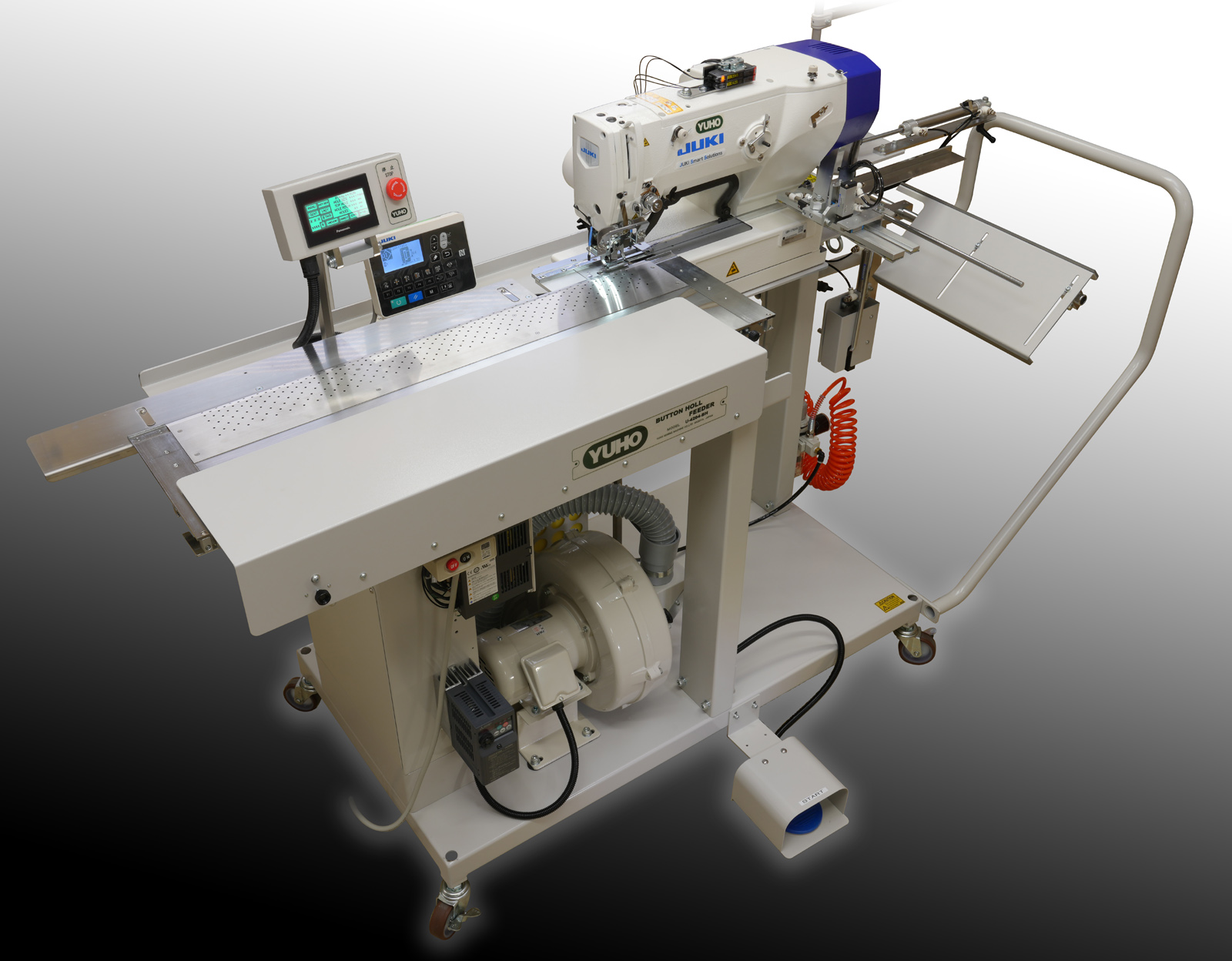

■　　　眠り穴かがりフィーダー　 U-4204-BH　　　■

クールビズに対応し、第一ボタンの穴位置
が自由に設定できます。
ただ置くだけの操作で、正確、簡単、早い！！
ミシンの穴かがりと素材セットプレートが
完全同調する画期的な穴かがり自動機です

ミシン頭部にＪＵＫＩ　ＬＢＨ－１７９０ＡＮを搭載 ミシン頭部は最高速度4,200rpmのダイレクトドライブモーター仕様を搭載し、電子糸調子により、上糸・下糸の張力を眠り穴の縫製条件に合わせ自動コントロールし、大変に美しい目の立った眠り穴をかがります。又、下糸残りを短くカットし、止め縫いのほつれも防止します。
油汚れの解消には、釜部以外を無給油化し、製品の油汚れも解消します。
操作はテーブル上に置くだけ 素材セットはテーブル上に身頃を置くだけの大変簡単なセットで済みます。
左右の位置決めも不要なため、素早いセットで高能率が得られます。
紳士用、婦人用の2個の光電センサーが、素材端を自動検知し、第一ボタン穴の位置からボタン穴の間隔、ボタンの穴数を高精度に割り出し、ボタン穴かがりを行います。
紳士用は右から左に送り、婦人用は左から右へ送られ、スタッカー装置により完璧な積み重ねを行います。
又、第一ボタン穴の位置をミシン押え下にセットすれば、即縫いスタートで使用もできます。
総て全自動処理を行います。
身頃上端からの短い
ボタン穴かがりも自由！		 従来の身頃左右を素材保持する機構では、第一ボタン穴の位置が上端より短いボタン穴かがりはできませんでした。
本機では強力なバキュームプレートにセットされた、身頃の素材端を光電センサーが検知し、第一ボタン穴まで送り、ボタン穴かがりを行うため、長さの制約が全く無く、自由に設定が行えます。
最近のクールビズには最適な機構になっています。
テーブルと穴かがりが完全同調移動！ 強力なバキュームプレートにセットされた素材は0.1㎜単位の高精度な穴位置を決め、穴かがり中はミシン押えに完全同調し、左右移動します。
穴の大きさや形状が変わっても、入力や調整は一切必要としません。
又、バキュームプレートによる素材セットでは、フロントエッヂがアイロン処理されず、手折り作業で行うことが出来ます。
液晶パネルの採用で紳士用、婦人用の切替もワンタッチ！ 第一ボタン穴までの寸法、ボタン穴間隔、ボタン穴の数、下糸カウンター、パターン№などが一面に表示され、入出力も簡単にタッチパネルで行えます。
その他、運転に必要な紳士／婦人の切替、ミシン、バキューム、スタッカー等のＯＮ／ＯＦＦなどが自由に選択でき、大変使い易い制御となっています。
上記のパターンも20パターンまで記憶でき、下糸の残量も表示され、ゼロで停止して画面に表示します。
糸切れ時の停止及び再スタート、補修、メンテナンスなど多彩な機能が判り易く、使い易い制御となっています。
強力バキュームプレート 強力なバキュームプレートは、折りじわやステッチによる湾曲したフロントエッヂのセットでも確実なセットが行え、正確な寸法が得られます。
ステッピングモーター送りにより、0.1㎜単位の高精度なボタン穴かがりを確実に行います。
完成品や重い素材も完璧な送りが行われます。
穴間隔も自由自在 眠り穴かがりの穴間隔は等間隔で20パターンが記憶できます。
又、穴の間隔が1箇所毎に異なる不等間隔も1箇所毎に間隔を入力して自由に設定する事ができます。
こうした不等間隔のパターンも20パターンを記憶する事ができます。
確実、正確な縫い代 フロントエッヂから穴位置までの縫い代は5㎜から20㎜まで行えます。
紳士用、婦人用の左右定規はつまみ一つで前後移動が行えます。
目印になるメジャーも前後調整が可能なため、定規の位置が正確に決められます。
紳士、婦人両用スタッカー装置
（さばき装置付き）		 紳士用では勿論のこと、婦人用でもつまみスタッカー装置により、大量の積み重ねが完璧に行われます。
特に新たなさばき装置により、綺麗に揃えられます。
紳士／婦人仕様の切替も総てワンタッチで行われ、煩わしい調整等は一切不要な制御になっています。
糸切れ検知装置を装備 糸切れ検知装置（ＴＢＤ）も装備され、糸切れ時には即時に停止し、戻す／進めるを自由に選択し、再スタートが可能なため、無駄な作業が大幅に省けます。
メインテナンスにも万全の配慮 液晶画面のメンテナンスでは、穴かがりの補修を後から行う時、穴間隔、穴数などのパターン選択をして、空送りと運転ボタンにより、修正箇所を任意に行うことが出来ます。
眠り穴の調節では第一穴までの寸法修正や穴の大きさを変えた時の同調、
又、眠り穴かがりスピードを変えた時、バキュームテーブルとの同調修正なども行えます。
ミシンの保守・点検時には、プレートの一部がワンタッチで脱着でき、そのまま頭部を起し、点検する事ができます。工具も一切使用しないで、点検、調整のできる機構が隅々にまでなされ、メンテナンスにも万全な配慮がなされています。
素材ガイド装置（オプション） フロントエッヂがアイロン処理されず、手折り作業で行う場合、強力なバキュームだけではおさまりが悪く、エッヂが浮き上がる硬い素材などには、有効な働きをします。
キーパー装置（オプション） クランプ位置がワンタッチで適切な位置に移動のできる、独自なクランプ装置が左右1組で取付ができます。

　

能　　　力 　★　1人2台使い（ボタン間　100㎜× 5穴として）　：　２，４００枚／８ｈ
主な装置 　★　ミシン完全同調機構
　★　ダイレクトドライブミシン頭部
　★　強力バキュームプレート
　★　紳士用・婦人用切替センサー
　★　スタッカー装置
　★　スタッカーさばき装置
　★　液晶パネル表示
　★　下糸カウンター（ブザー付き）
　★　エァ－ガン
　★　素材ガイド装置（オプション）
　★　キーパー装置（オプション）
　★　対応　ハンドロボット（自動供給装置）
